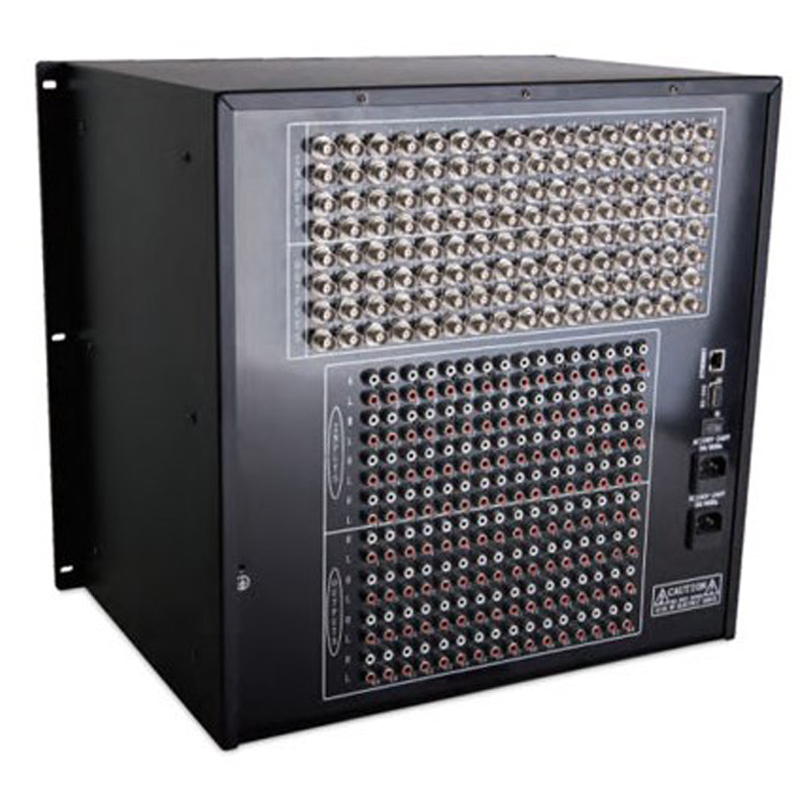

48進48出音視頻矩陣
型號Ada-AV48v48
詳細信息
1、采用三星S3C2440處理器，運行速度更快，系統更穩定
2、采用FPGA可編程邏輯陣列電路XC3S200A，性能更穩定；
3、采用500M高寬帶專業芯片，支持高清電視(HDTV)的帶寬；
4、采用美國AD9153長距離視頻驅動芯片，驅動距離高達300米；
5、采用視頻信號長距離傳輸失真增益補償技術；
6、音頻采用24bti/192KHz的頂級ADC芯片AK5392，動態范圍及信噪比達到CD音質；
7、音頻后級采用美國發燒級運放OPA2134組成非平衡、平衡轉化及緩沖放大，使音色醇厚、圓潤；
8、48路音視頻信號輸入；48路音視頻信號輸出；
9、音視頻輸入和輸出端采用RCA蓮花接口；
10、支持音視頻同步或分離切換功能
11、置輪循切換功能，能任意設定間隔時間和通道
12、支持無縫集成CMMAW技術和CCSEB電源管理技術；
13、專用端口，能直接和ADA無線觸摸屏連接，即插即用；
14、全貼片SMD工藝，特有ESD靜電保護功能；
15、ADA系列AV音視頻切換器是專門為視、音頻信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各路音視頻輸出通道中的任一通道上，該系列產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合；
16、本產品是具有高可靠性的智能設備，設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換；
17、本產品帶有斷電現現場切換記憶保護、、音視頻同步或分離切換等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用；
18、全球通用寬電壓設計，可適應交流100～240V，50/60Hz；
19、高品質、大批量生產，有較高的兼容性和穩定性，有較高的性價比
視頻
增益： 0 dB
帶寬： 500MHz (-3dB),滿載
0-10MHz：≤+/- 0.1dB
0-30MHz：≤+/- 0.5dB
多通道對一通道串?dāng)_和： -50dB @ 5 MHz, -45dB @ 10 MHz
微分相位I/0S： <1.28度，3.58MHz
微分相位誤差： 0.1度, 3.58-4.43MHz
微分增益誤差： 0.1%, 3.58-4.43MHz
最大傳輸延時： 5nS(±1nS)
切換速度： 200 ns(最長時間)
信號類型： 復合視頻信號
視頻輸入
接口： RCA接口
最小/最大電平： 0.5V ～ 2.0V p-p（模擬信號)
阻抗： 75 Ω
回波損耗： -30dB@5MHz
同步鎖相： 0.3V-0.4Vp-p
最大直流偏置誤差： 15mV
視頻輸出
接口： RCA接口
最小/最大電平： 0.5V ～ 2.0V p-p(模擬信號)
阻抗： 75 Ω
回波損耗： -30dB@5MHz
直流偏置： ±5mV
轉換類型： 垂直間隔
同步信號
輸入/輸出類型： NTSC 3.58，NTSC4.43，PAL，SECAM
音頻信號
輸入接口： RCA接口
輸出接口： RCA接口
增益： 0dB
頻率響應： 20 Hz ～ 20 kHz
總諧波失真+噪聲： 0.03% @ 1 kHz （額定電壓下）
信噪比（S/N ）： >90dB
立體聲分離度： >80dB @ 1 kHz
色度亮度干擾： <-80dB @ 1 kHz, 滿載
共態抑制比（CMRR）： >75dB @: 20 Hz ～ 20 kHz
信號類型： 立體聲(平衡/非平衡接法)
阻抗 輸入：>10 kΩ（平衡或/ 非平衡接法）; 輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法）
最大輸入電平： +19.5dBu
增益誤差： ±0.1dB @20 Hz ～20 kHz
最大輸出電平： +19.5dBu
RS-232控制接口
串行控制接口： RS-232, 9-針母D型接口
波特率與協議： 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構： 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口
KEYBOARD控制接口： 9-針母D型接口
使用方式： 與擴展鍵盤配套使用
KEYBOARD控制口結構： +5V=DC5V , + = DATA+, -=DATA- GND = 信號地
以太網控制接口
以太網控制接口： RJ-45母接口
以太網控制協議： TCP/IP
以太網控制速率： 自適應10M或100M,全雙工或半雙工
規格
電源： 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源
功率： 30W
溫度儲存、使用溫度： -20°～ +70°C
濕度儲存、使用濕度： 10% ～ 90%
平均故障間隔時間： 60,000 小時
質保： 1年免費保修,終生維護
