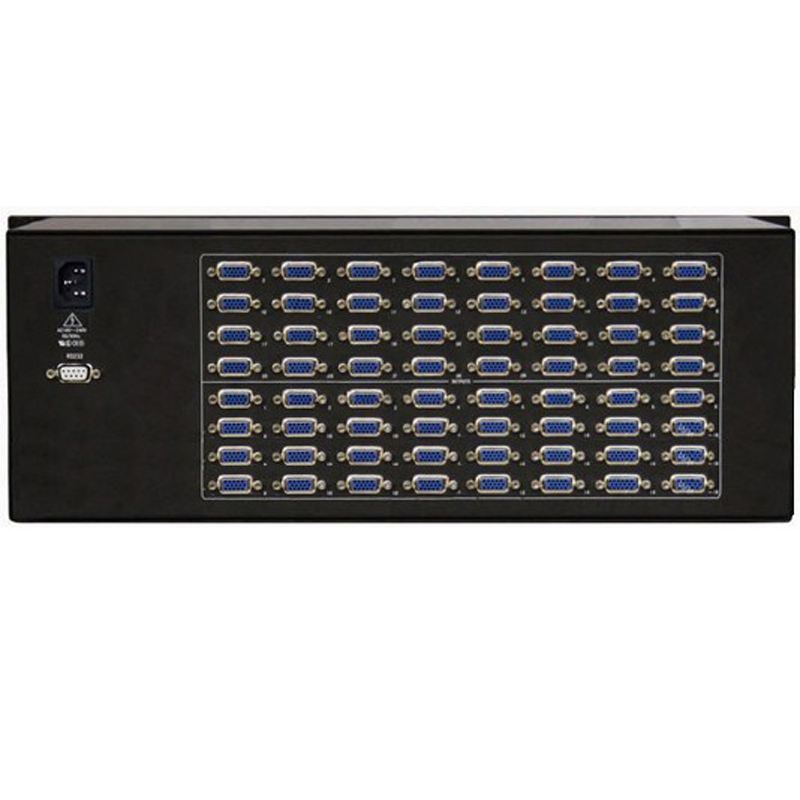

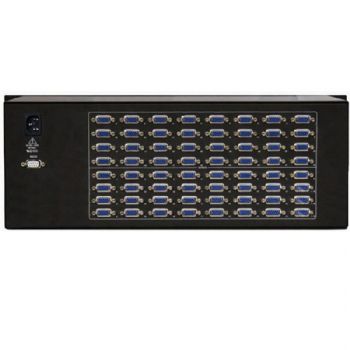

32進32出VGA矩陣
型號Ada-VGA32V32
詳細信息
VGA系列矩陣為計算機顯示信號切換、分配的專業設備，帶音頻型號還具備雙聲道的平衡音頻切換，音頻可以與視頻信號同步切換或單獨切換；視頻信號輸入輸出采用了DB15接口，在保證了性能要求的前提下提供了更為簡潔方便的布線連接。優異的電路設計、工業級的電子元件以及先進的生產工藝，保證了產品高性能、高穩定性。
具有高可靠性的智能設備，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換。
本產品帶有斷電現現場切換記憶保護、LCD液晶顯示等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如快思聰、AMX控制系統）配合使用。
VGA矩陣電腦信號，VGA切換矩陣，電腦信號矩陣，VGA信號切換器
— 根據用戶需求選擇32路電腦信號輸入，32路電腦信號輸出而組成的設備型號（選配帶電腦立體聲音頻接口）；
— 本產品采用美國進口高可靠性的智能處理芯片，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保 證了信號和通信的可靠性；
— 具有斷電現場切換記憶功能、LCD液晶屏顯示切換信息、VGA信號和電腦音頻同步或分離切換等功能；
— 具有2路RS232通訊接口，支持電腦、中控同時控制或級連控制；
— 具有設備面板切換功能,并可與紅外遙控器配合,進行遠程紅外遙控切換功能；
— 該設備兼容各種中央控制系統（如ETON、CRESTRON、AMX等中控系統）便于集中管理；
— 該設備是專門為計算機顯示信號以及高分辨率RGB圖像信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各類VGA信號從輸入通道選送到任一 輸出通道上，該系列產品廣泛用于大屏幕投影顯示工程多功能廳、指揮控制中心、多媒體會議室等場合；
— 高品質、大批量生產，有較高的兼容性和穩定性，有較高的性價比。
技術參數: VGA視頻:
增 益： 0 dB
帶 寬： 500MHz (-3dB),滿載
多通道對一通道串?dāng)_和： -60dB @10 MHz， -39dB @100 MHz
切換速度： 200 ns(最長時間)
信號類型： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度電視（HDTV）， 成分視頻，S-video， 復合視頻（信號）
VGA視頻輸入:
接 口 ： 15-pin HD 母接口
信號 強 度 ： 1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p： R-Y 與B-Y成分視頻、 S-video
最小/最大電平模擬信號： 0.5V ~ 2.0V p-p
阻 抗： 75 Ω
回 波 損 耗 ： <-40dB@5MHz
水平頻率響應： 15 kHz ~ 145 kHz
垂直頻率響應： 30 Hz ~ 170 Hz
最大直流偏置誤差： 15mV
VGA視頻輸出:
接 口： 15-pin HD 母接口
最小/最大電平： 2.0V p-p
阻 抗： 75 Ω
回波損耗： <-40dB@5MHz
直流補償： 最大±5mV
同步信號:
輸入/輸出信號類型： RGBHV, RGBS, RGsB, RsGsBs,復合視頻,成分視頻 視頻制 式 ： NTSC 3.58，NTSC 4.43，PAL，SECAM
輸入電 平 ： 0.5V- 5.0V p-p,: 4.0V p-p 正常
輸出電 平 ： AET-TTL: 5Vp-p, unterminated
輸入阻 抗 ：510 Ω
輸出阻 抗 ： 75 Ω
最大傳輸延時： 水平:90ns 垂直:160ns
最大上升/下降時間： 4ns
極 性： 正或負（與輸入完全一致）
音頻信號:
輸入 / 輸出接口 ： 2--16路5 位3.8mm帶栓螺絲接口
增 益： 0 dB
頻 率 響 應 ： 20 Hz ~ 20 kHz,
總諧波失真 + 噪聲： 0.05% @ 1 kHz （額定電壓下）
信噪比（S/N） ： >90dB
立體聲分離度 ： >80dB @ 1 kHz
共態抑制比（CMRR）： >75dB @: 20 Hz ~ 20 kHz
信 號 類 型 ： 立體聲，平衡 或不平衡接法
阻 抗 ： 輸入：>10 kΩ（平衡或/ 非平衡接法）輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法）
最大輸入電 平 ： +19.5dBu, （平衡或/ 非平衡接法）
增 益 誤 差 ： ±0.1dB @20 Hz ~ 20 kHz
最大輸出電 平 ： +19.5dBu, （平衡或/ 非平衡接法）
控制種類:
串行控制接口： RS-232, 9-針母 D型 接口
波特率與協議： 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構： 2 = TX, 3 = RX, 5 = GND
控 制程 序 ：《ETON Switch 2.0》
規格:
電 源： 220VAC, 50/60 Hz
溫 度： 儲存、使用溫度: -20° ~ +70°C
濕 度： 儲存、使用濕度:10% ~ 90%
機箱尺寸： 485(L)X245(W)X90mm(H)
產品重量： 4.5kg
平均故障間隔時間： 30,000 小時
質 保： 1年免費保修,終生維護
標配附件
1本產品手冊
1片CD，含產品手冊電子文檔及編程軟件
1套安裝所需線材
標配： 紅外遙控器
※ 可加配外置控制鍵盤及網絡模塊
